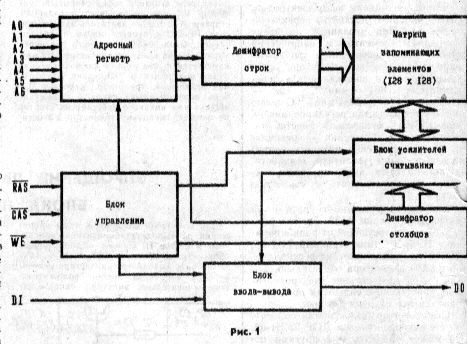

Описываемый модуль динамического ОЗУ, с которым Вы познакомитесь в этой статье, предназначен дли микро-ЭВМ с объемом памяти от 16 до 64. Кбайт. В модуле использована БИС динамического ОЗУ К565РУ3А. Эти микросхемы выполнены по n-МОП технологии и имеют информационную емкость 16384 бит с организацией 1024х1 разряд. Входные и выходных сигналы микросхемы совместимы по уровням напряжения с ТТЛ-микросхемами. Структурная схема БИС К565РУ3А показана на рис.1.

Такой режим передачи кода называется мультиплексированным по времени. Мультиплексирование по времени часто применяют в БИС из-за “несоответствия” количества выводов у корпусов БИС и количества сигналов, которые необходимо обработать. Вспомните, что, например, шина данных в микропроцессоре также используется, в мультиплексном режиме. Кроме того, сейчас уже имеются БИС ОЗУ с информационной емкостью 64 Кбит и более, в которых также используется считывание бита из ячейки БИС ОЗУ происходит в момент действия сигнала CAS, если предварительно уже был установлен сигнал RAS. На время действии сигнала CAS информационный выход D0 микросхемы переходит из высокоимпедансного состояния в режим выдачи сигнала нулевого или единичного уровня, в зависимости от значения хранимого бита в ячейке, адресуемой содержимым адресного регистра. Если одновременно с сигналом CAS при предварительно установленном сигнале RAS действует сигнал WE, то бит данных с входи DI будет записан в ячейку памяти. При этом выход D0 микросхемы остается в высокоимпедансном состоянии в течение всего цикла записи.

Для предотвращения разряда запоминающих конденсаторов ячеек памяти необходимо обращаться к каждой строке матрицы запоминающих элементов не реже чем через 2мс. При выполнении микропроцессором реальной программы это условие не соблюдается, так как обращение к одним ячейкам происходит часто, а к другим очень редко. Поэтому необходим специальный блок, ответственный за регенерацию памяти. Этот блок должен (естественно только в те моменты времени, когда к БИС ОЗУ нет обращений со стороны микропроцессора) циклически формировать на входах А0-А6 значения всех адресов от 00Н до 7FH. сопровождая каждое из них одним управляющим сигналом, RAS (т.е. формировать адреса строк матрицы запоминающих элементов) с периодом не более 2мс.

Момент регенерации можно выбрать двумя путями. Во-первых, можно до начала регенерации приостановить работу микропроцессора, воздействуя на его вход ГТ. Получив ответный сигнал ОЖ, можно провести цикл регенерации. В нашем модуле динамического ОЗУ использован другой путь: регенерация происходит не в моменты останова микропроцессора, а в те моменты времени, когда в соответствии с временной диаграммой работы микропроцессора гарантировано отсутствие обращений к памяти. Такое решение позволяет избежать простоев микропроцессора, что особенно важно в микропроцессорных устройствах, управляющих какими-либо быстрыми процессами (т.е. работающих в реальном масштабе времени). Однако из-за жесткой привязки к временной диаграмме рассматриваемый модуль не универсален - он может работать только с набором сигналов процессорного модуля, описанного ранее. Для хранения 8-разрядных данных БИС ОЗУ объединяются в блоки по 8 микросхем, каждый из которых обеспечивает хранение 16Кбайт информации. При этом соответственно объединяются и одноименные входы А0 - А6, RAS и WE всех микросхем модуля. Информационные входы DI и выходы БИС ОЗУ во всех блоках модуля объединены поразрядно и подключены к разрядным линиям шины данных микропроцессора. Выбор блоков для записи или чтения данных происходит по сигналам CAS, поступающим на одноименные входы микросхем, объединенных в блоки.

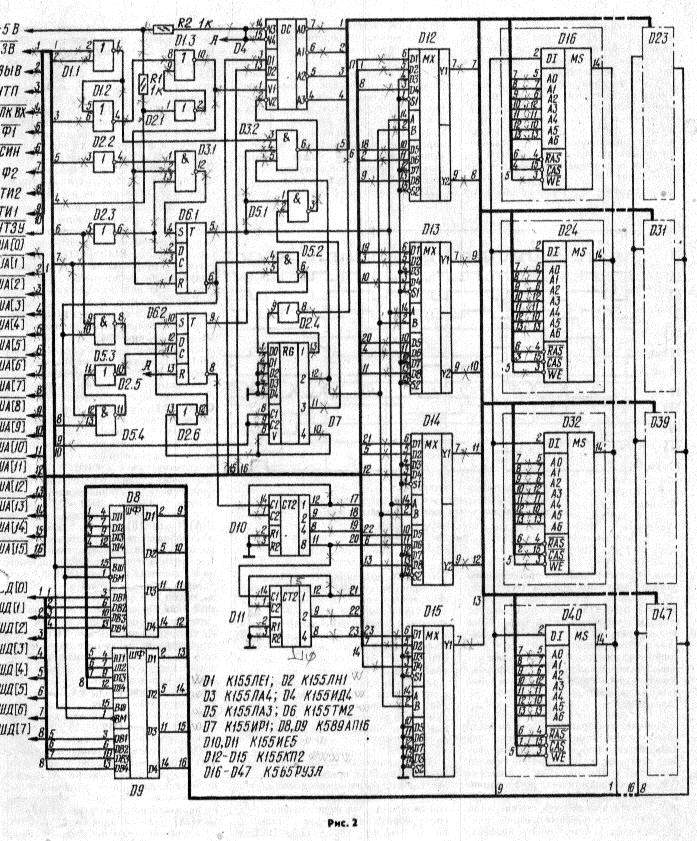

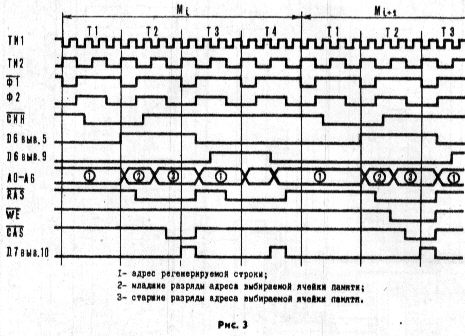

Принципиальная схема модуля динамического ОЗУ приведена на рис.2. Модуль содержит микросхемы памяти D16-D47 и блок управления. Последний включает узел формирования запросов обращения к памяти (элементы DI.I-D1.3, D2.1-D2.3, D3.1 и D6.1), узел формирования запросов регенерации памяти (элементы D2.5, D2.6, D5.3, D5.4 и D6.2). формирователь сигналов управления (элементы D2.4, D3.2, D4, D5.1, D5.2 и D7). формирователь шины данных (элементы D8 и D9), формирователь адреса регенерируемой строки (элементы D10 и D11) и коммутатор, обеспечивающий мультиплексирование сигналов с шины адресов микро-ЭВМ и формирователя адреса регенерируемой строки (элементы D12-D15). Временная диаграмма, поясняющая принцип работы модуля динамического ОЗУ. показана на рис.3.

В начале каждого машинного цикла микропроцессора, связанного с обращением к модулю динамического ОЗУ для записи или чтения информации, на его входы ЗВ, ВЫВ, ЧТП поступают сигналы, формируемые процессорным модулем. Обращение к модулю динамического ОЗУ подтверждается 1 на входе БЛКВХ модуля. При этом ни выходе элемента D.1.3 появляется 1, поступающая на первый стробирующий вход V1 дешифратора D4. Этот же сигнал деблокирует по входу сброса R триггер D6.1 и поступает также на один из входов элемента D3.1. Последнее делает возможным установку по входу S триггера D6.1 при совпадении сигналов СИН и Ф1. поступающих на два других входа элемента D3.1, Поступление на вход С триггера D6.1 сигнала Ф2 не изменяет его состояния, так как на информационном входе D в это время присутствует сигнал СИН.

Установка триггера D6.1 вызывает появление 1 на управляющих входах А мультиплексоров D12-D15, разрешая прохождение адресных сигналов ША[0]-ША[6] с шины адресов микро-ЭВМ на соответствующие входы микросхем памяти. Одновременно с этим 1 с выхода триггера D6.1 поступает на первый вход элемента D5.1, а 0 с его инверсного выхода через элемент D5.2 поступает на вход последовательного занесения DO сдвигового регистра D7, управляемого по счетным входам С1 и С2 тактовыми импульсами ТИ1, Вследствие этого по спаду очередного тактового импульса ТИ1 появляется 1 на первом выходе сдвигового регистра D7. которая через элемент D2.4 поступает на управляющие входы RAS. обеспечивая тем самым запись адреса строки выбираемой ячейки памяти с выходов мультиплексоров D12-D15 в адресные регистры микросхем памяти.

Спад третьего тактового импульса ТИ1 вызывает появление 1 на третьем выходе сдвигового регистра D7. Этот сигнал поступает на второй вход элемента D5.1 и далее на стробирующий вход V2 дешифратора D4 для формирования управляющих сигналов CAS для одного из блоков микросхем памяти в зависимости от комбинации адресных сигналов ША[14] и ША[15] на его входах D1 и D2. Поступление управляющих сигналов CAS на входы микросхем памяти соответствующих блоков вызывает запись или считывание информации с шины данных микро-ЭВМ в зависимости от состояния сигнала на входах WE. Прохождение данных от микросхем памяти к шине данных микро-ЭВМ или в обратном направлении определяется управляющими сигналами, поступающими на входы ВШ и ВМ шинных формирователей D8 и D9.

Спад четвертого тактового импульса ТИ1 вызывает появление 1 на четвертом выходе сдвигового регистра D7, связанном с его управляющим входом V. Вследствие этого сдвиговый регистр D7 переходит из режима сдвига информации в режим параллельного занесения информации. Таким образом, по спаду следующего тактового импульса ТИ1 информация заносится по входам D1-D4 в сдвиговый регистр D7. При этом на его выходах будет присутствовать низкий уровень, что прекращает действие управляющих сигналов RAS WE и САS. Одновременно с этим поступление очередного импульса Ф2 переключает триггер D6.1 в 0, снимая запрос на обращение к модулю динамического ОЗУ. Сброс триггера D6.1 и появление сигналив 0 на управляющих входах В мультиплексоров D12-D15 вызывает прохождение на их соответствующие выходы адреса очередной регенерируемой строки с выходов двоичных счетчиков D10 и D11.

Отсутствие сигнала на входе СИН модуля динамического ОЗУ и сброс триггера D6.1 вызывают появление нулевого уровня на выходе элемента D5.3. который поступает на информационный вход D триггера D6.2. Совпадение сигналов ТИ2 и Ф2 вызывает установку по входу С а 0 триггера D6.2. Сигнал низкого уровня с выхода триггера через элемент D5.2 поступает на вход последовательного занесения DO сдвигового регистра D7, цикл работы которого аналогичен циклу в режиме обращения к памяти для записи или чтения данных. При этом 0 на выходе триггера D6.1 запрещает формирование управляющих сигналов WE к CAS.

F000 210000 LXI H, ADR ; 3АПИСАТЬ АДРЕС ЯЧЕЙКИ ПАМЯТИ
F003 3E55 MVI A, 55H ; ЗАДАТЬ КОНСТАНТУ ДЛЯ ЗАПИСИ В ПАМЯТЬ
F005 77 ЦИКЛ: MOV M, A ;ЗАПИСАТЬ КОНСТАНТУ В ПАМЯТЬ
F006 46 MOV В, М ;ЧИТАТЬ ИЗ ЯЧЕЙКИ ПАМЯТИ
F007 2F СМA ;ИЗМЕНИТЬ КОНСТАНТУ
F008 C305F0 JMP ЦИКЛ ; ПОВТОРИТЬ ЗАПИСЬ-ЧТЕНИ
Е0000 ADR: EQU 0000Н ; ОПРЕДЕЛЕНИЕ АДРЕСА ЯЧЕЙКИ ДИНАМИЧЕСКОЙ ПАМЯТИ

Отладку модуля динамического ОЗУ целесообразно выполнять на уже действующей микро-ЭВМ. При этом микропроцессор должен выполнять программу поочередной записи и считывания произвольного байта данных в одну из ячеек динамического ОЗУ (рис.4). Для контроля работоспособности модуля динамического ОЗУ используется осциллограф, синхронизируемый сигналом “Синхро”, выведенным на панель технического пульта. При этом на его тумблерном регистре А0-А15 должен быть установлен адрес ячейки памяти динамического ОЗУ, к которой происходит обращение. Анализ состояния сигналов в характерных точках динамического ОЗУ и сравнение с временной диаграммой, представленной на рис.3, позволит выявить неисправности и устранить их.
