Для возможности участия в игре двух партнеров необходимо, прежде всего, изготовить два пульта управления, с которых в микро-ЭВМ будут вводиться команды игроков.

Каждый пульт состоит из пяти не фиксируемых в нажатом положении клавиш, расположенных в порядке, показанном на рис.1. Поскольку в динамических программах, имеющих весьма большую скорость изменения игровой ситуации, времени для "рассматривания" клавиш практически не бывает, такая конфигурация пульта признана наиболее удобной для осязательной идентификации необходимой клавиши. Тип используемых клавиш может быть любым, важно лишь, чтобы они обладали максимальной износоустойчивостью и надежностью, поскольку интенсивность эксплуатации их будет весьма высокой. В состав каждого пульта входит пять клавиш, из которых четыре формируют различные направления движения объектов игры - "гоночных машин" (причем, в отличие от "ПИТОНа", движение возможно не только по направлению осей координат, но и по диагоналям, что обеспечивается одновременным нажатием двух клавиш), и одна (центральная) - резервная, предназначена для дальнейшего усовершенствования игр.

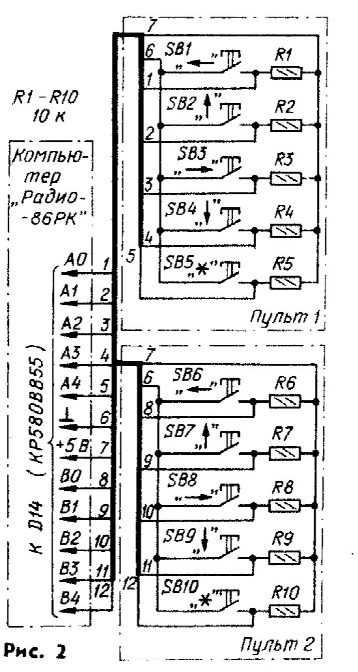

Схема игровых пультов приведена на рис.2. Кабели, соединяющие пульты с компьютером, содержат по семь проводов и могут иметь длину до трех метров. Подключают пульты к РК через соответствующие разряды микросхемы D14 порта связи с внешними устройствами КР580ВВ55.

Ралли. После запуска программы на экране формируется изображение, показанное на рис. 3 RallP3.jpg. Стартовое положение машин -в нижних углах поля. Основные элементы игрового поля крестики-препятствия (начальное количество - 21 шт.), в случайном порядке разбросанные по трассе гонок, а также флажок-цель (символ "забой"), сквозь который нужно проехать машиной раньше соперника. Цель игры - первым набрать 21 флажок (проезд "через" символ забой). При столкновении с препятствием или бортом автомобиля соперника раздается звуковой сигнал и вместо символа машины формируется звездочка, показывающая, что автомобиль поврежден. Управление им на несколько ходов блокируется, что позволяет более удачливому партнеру первым достигнуть цели.

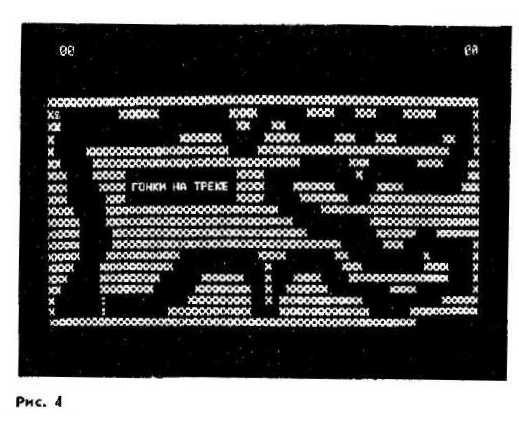

Трек. После запуска программы на экран выводится игровое поле, примерный вид которого показан на рис.4. Рисунок трека может быть любым и задаваться владельцем компьютера (о том, как это сделать, будет рассказано во второй, части статьи).

Машинные коды программы обеих игр занимают в ОЗУ компьютера область адресов с 0000Н по 0454Н и приведены в табл.1. Их вводят в компьютер по директиве МОНИТОРа "М". После проверки корректности набора программу запускают по адресу 0000Н и, выбрав, например, игру "РАЛЛИ", оценивают правильность реагирования машин на команды с пультов. Направление движения должны соответствовать сочетаниям нажимаемых клавиш. При запрещенных комбинациях (например, одновременной подаче команд влево - вправо или вверх-вниз), и также при трех или четырех нажатых клавишах машины должны оставаться на месте. При неверном реагировании на управляющие команды следует проверить правильность монтажа и подключения к порту ввода клавиши, соответствующей этому направлению.

После освоения игры "РАЛЛИ" и приобретения определенного навыка в обращении с пультами управления можно приступить к построению рисунка игрового поля для трековых гонок. Для этой цели служит программа, исходный текст которой приведен в табл.2.

В начале программы производится стирание экрана и установка элементов игры, положение которых на экране фиксировано (двух машин и финишной линии). Затем в цикле построения собственно рисунка трека поочередно выполняются подпрограммы МОНИТОРа ВВОД (0F803H) и ВЫВСИМ (вывод символа, 0F809H), Нажатие на любую клавишу будет непосредственно отображаться на экране (этот режим аналогичен директиве "К" МОНИТОРа микро-ЭВМ "МИКРО-80"1). После нажатия на клавишу "F4"> весь рисунок трека, построенный на экране, циклом перезаписи будет скопирован в служебную область ОЗУ программы.

Практически работа с программой производится в следующем порядке. В компьютер вводят программы РЕДАКТОР ТЕКСТА АССЕМБЛЕР и с клавиатуры набираются исходный текст программы построения рисунка трека, который переводят в машинные коды программой АССЕМБЛЕР и переносят затем директивой "Т" МОНИТОРа в область ОЗУ с начальным адресом 2000Н. После запуска программы с этого адреса и стирания экрана с помощью клавиш управления курсором, а также клавиш "+", "X", "*" (любой из этих символов является препятствием для машин) "строят трек". При этом следует избегать стирания символов машин и финишной линии. В качестве примера можно воспользоваться рис. 4. После построения рисунка трека нажимают клавишу "F4" - рисунок трека перепишется в служебную область ОЗУ (начиная с адреса 500Н) и произойдет выход в МОНИТОР без стирания экрана. Рисунок трека может быть записан на магнитную ленту (адреса с 500Н по 0CFFH). Таким образом, при использовании игры в "ТРЕК" в компьютер сначала вводят собственно игровую программу, а затем один из треков (на ленте их может быть несколько).

Для тех читателей, которые захотят самостоятельно использовать возможности, вложенные в соревновании двух партнеров, приводим сходный текст подпрограммы, использованной в приведенных играх. Подпрограмма считывания информации из пультов (табл.3) возвращает в регистровой паре DE значение, которое складывается с текущей координатой машины (предварительно она должна быть записана в регистровой паре HL) и дает новый адрес символа машины в ОЗУ экрана. При не нажатых клавишах и запрещенных ситуациях содержимое регистровой пары DE равно 0. Перед использованием подпрограммы необходимо выполнение двух условий. Во-первых, в регистр РУС порта параллельно интерфейса КР580ВВ55А, должен быть записан код 9ВН (все регистры порта настраиваются на чтение). Адрес порта РУС - 0А0А3Н. Во-вторых, при чтении подпрограммой информации из регистра "В" порта в аккумулятор предварительно следует записать ноль, а при чтении с регистра "А" - число, отличное от нуля.
