Программатор ПЗУ "ЮТ- 88"
По просьбе читателей предлагаем описание приставки к компьютеру “ЮТ-88” для программирования микросхем ПЗУ. Она позволит вам, не прибегая к посторонней помощи, записать в микросхемы ПЗУ любые программы. В радиолюбительской практике используются микросхемы репрограммируемых ПЗУ с ультрафиолетовым стиранием К573РФ2 и К573РФ5. Именно для них и предназначен программатор. Приставка очень проста в изготовлении и через разъем легко подключается к шинам данных адреса и управления компьютера “ЮТ-88”.

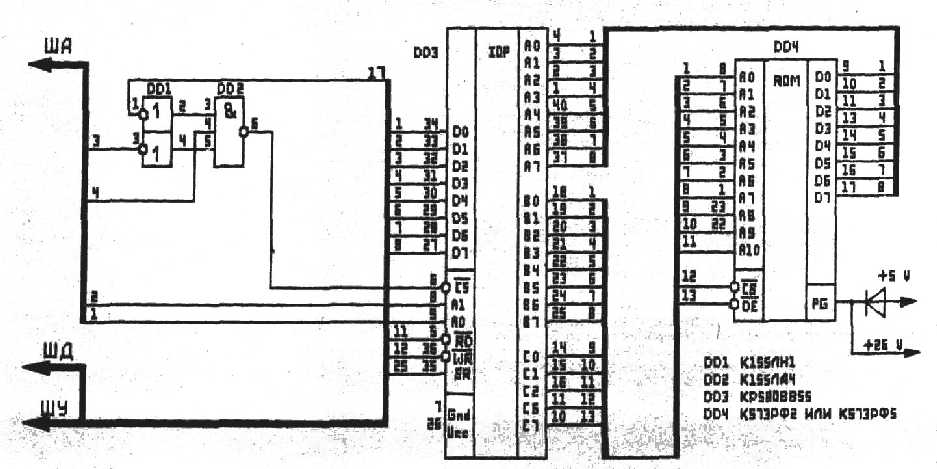

Схема программатора приведена на рисунке. В основу ее работы положено использование аппаратно-программных средств микросхемы параллельного интерфейса КР580ВВ55. Как вы помните при рассмотрении директив МОНИТОРА дисплейного модуля, мы говорили о том, что в нем имеется специальная директива “R”, предназначенная для чтения данных из вспомогательного интерфейса. Таким вспомогательным интерфейсом в нашем компьютере и является микросхема DD3. А микросхемы DD1 и DD2 используются для формирования сигнала выборки ее кристалла.
После сборки и монтажа приставки первым делом следует проверить, как выполняется директива “R”. Для этого в панель приставки вставьте незапрограммированную микросхему и на клавиатуре компьютера наберите: R , 7FF, 1000 ВК, то есть перепишите все содержимое ПЗУ в ОЗУ. При правильной работе приставки все адресное пространство ОЗУ от 1000Н до 17FFH заполнится кодом FFH, в чем можно будет убедиться с помощью директивы D 1000, 17FF ВК. Есть и другой способ — измерьте контрольную сумму с помощью директивы К 1000, 17FF ВК. Она должна равняться F800H. Затем с помощью директивы “М” набейте коды программы по приведенной таблице. Контрольная сумма программы равна 62В9Н. Программу запишите на магнитофон. Копируется она в адреса 2000Н, 27FFH с помощью директивы Т , 7FF, 2000 ВК для ее последующей записи в ПЗУ. Запуск программы производится директивой G100, в результате на экране дисплея появится заголовок и меню:ПРОГРАММАТОР ПЗУ “ЮТ-88”
ПЕРЕЧЕНЬ КОМАНД
R-ЧТЕНИЕ,
W-ЗАПИСЬ,
Е - ВЫХОД В МОНИТОР,
КОМАНДА >
Дальнейшая работа идет в диалоговом режиме. Если задать команду R, то появится сообщение:
РЕЖИМ ЧТЕНИЯ ЗАДАЙТЕ НАЧАЛЬНЫЙ АДРЕС ОЗУ.
Если задать адрес, например, 1000, на экране появится контрольная сумма незапрограммированной ПЗУ F800.
Если задать команду W, перейдем в режим программирования:
РЕЖИМ ЗАПИСИ ЗАДАЙТЕ НАЧАЛЬНЫЙ АДРЕС ОЗУ.
Допустим, мы хотим запрограммировать первую микросхема ПЗУ, записав в нее программу программатора. Для этого укажите адрес 2000, куда она была скопирована. На экране появится текст:
ВКЛЮЧИТЕ НАПРЯЖЕНИЕ +26
При программировании микросхем ПЗУ подается напряжение + 24...26В на вывод 21. Между выводом 21 микросхемы и источником напряжения обязательно надо включить токоограничивающий резистор сопротивлением 200-300 Ом, в противном случае микросхема ПЗУ может быть испорчена. Подключив источник, нажмите кнопку ВК. Начинается процесс программирования, который завершится появлением сообщения:
ВЫКЛЮЧИТЕ НАПРЯЖЕНИЕ +26В
Выполнив команду и нажав клавишу ВК, вы опять вызываете меню. Для проверни правильности программирования микросхемы ПЗУ считайте ее содержимое с помощью директивы “R” и убедитесь в правильности контрольной суммы. Учитывая, что программа занимает меньше двух килобайт, контрольная сумма совпадет, если во всех остальных ячейках записаны нули. Однако для дальнейшего использования оставшегося пространства в микросхеме ПЗУ советуем заполнить его кодом FFH.
Во время программирования происходит проверка каждой ячейки памяти ПЗУ. Если данные в ПЗУ и ОЗУ не совпадают, на экране появляется символ #, сигнализирующий, что необходимо прервать процесс программирования и отключить напряжение.
Информация для записи в ПЗУ может размещаться в любом месте адресного пространства компьютера, кроме области 0000H-04FFH.
Бартенев В. Г.
|
